东方园林办公楼音视频综合系统

东方园林生态股份有限公司，成立于1992年，是全球景观行业市值最大的公司，是中国生态环保领域领导品牌的上市公司。近期，我司承接了该园林的音视频综合系统的建设。

涉及主要产品：

BOSE RoomMatch线阵列扬声器

BOSE Panaray®LT长冲程扬声器

BOSE F1 Systems 多功能便携扬声器

BOSE PowerMatch系列数字功率放大器

BOSE ControlSpace 数字音频处理器

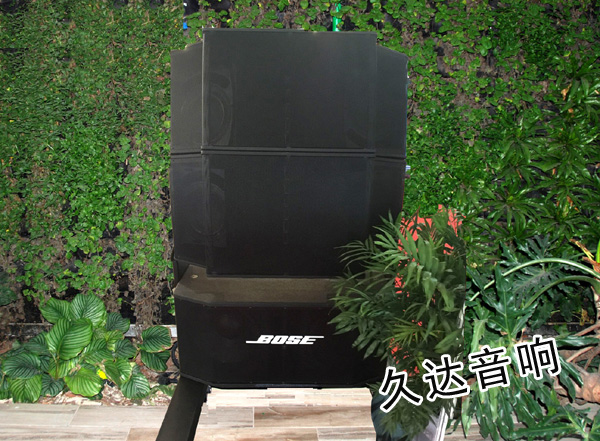

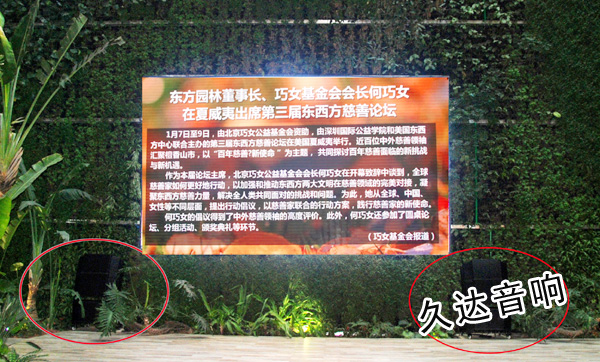

为满足东方园林镂空大堂1-7层音频演出扩声需求，使1-7层各听音区声音达到一致，达到国家剧院厅堂扩声的声压级，我方采用全球知名音箱品牌美国BOSE线阵及长冲程音箱进行扩声设计。主扩线阵列采用2+1模块音箱，共4组，即全频阵列音箱8只，低音箱4只，安装方式落地摆放，采用BOSE独有的安装套件进行各角度的调节，达到理想的垂直和水平角度。主音箱摆放在LED屏两侧，主要覆盖区域为一层大厅、二层连廊、三,四层连廊，一层线阵音箱线路采用专业塑胶地槽线板进行铺设进入一层顶部，从顶部引入弱电线槽至一层音频控制室。

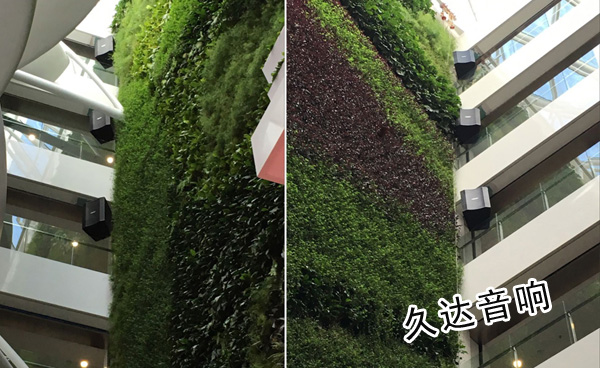

四层北立柱、六层北立柱、四，六层西立柱、三，五层东立柱的音箱均采用长冲程系列音箱，共8只，解决了普通传统音箱投射距离近的问题。安装方式采用悬挂式吊装，通过弱电桥架将音箱线路引入机房。

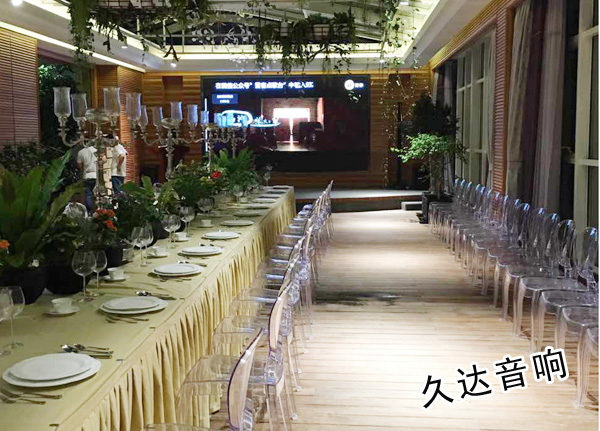

七层宴会厅使用2套BOSE
F1
Systems多功能便携式扬声器。该扬声器可以控制其垂直及水平覆盖模式。需要提前设置，一旦设置，系统自动修改设置为需要覆盖的使用范围，保持最佳色调平衡模式。所以不管你是在地面水平,或面音箱侧面席位或看台,您可以聆听到同样的声音。

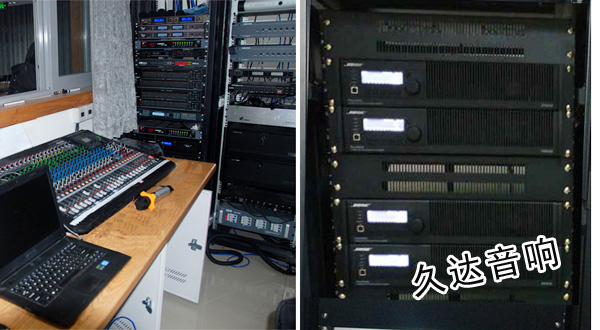

此套系统的电子产品采用了6台RoomMatch®PM
8500、2台PM4250N数字功率放大器，ControlSpace®
ESP-00Ⅱ16进16出数字音频处理器，主控调音台采用英国声艺Si2调音台，调音台支持演出功能预设和无线IPAD控制等功能。拾音器全部采用现在的主流演出品牌德国的森海塞尔话筒，指向性强，音质优良，且增加一对接收对数天线，以防止现场快速移动时产生掉频、缺音现象。

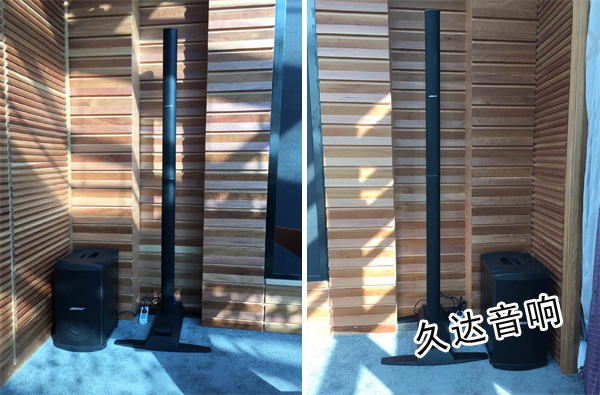

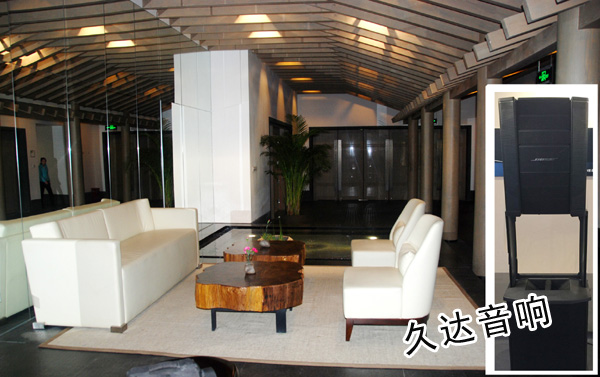

多功能咖啡吧面积约200平米，属于长方形结构。从前区舞台到后场接近30米的跨度，顶部和墙面均为玻璃强反射材质。每个区域都要求有优质的音响效果，综合考虑咖啡吧的使用功能，现场环境比较特殊，特选用BOSE F1和L1阵列式音响系统来满足客户的实际需求，以达到一个完美的音质效果。

该系统的定时播放功能，采用定时音乐播放器进行分时段定时、定点固定曲目的播放模式，利用定时播放器的电源触发功能，触发电源时序器的顺序开关，已达到提前2分钟启动设备的前提，等曲目播放完毕后，所用设备按顺序依次关闭，触发开关采用232串口协议。项目从前期方案设计、到设备安装、调试，技术人员进行了全程跟踪，项目已顺利完成验收，其震撼的效果得到了东方园林各级领导的一致好评。
