大同体育中心音频扩声系统

大同体育中心是全国第二届青年运动会的主要场地之一，承接了篮球、足球等赛事。大同体育中心总建筑面积10.17万平方米，由体育场、体育馆、游泳馆及综合训练馆4个主体建筑组成，主要用于举办地区性和全国单项比赛。

整个体育中心的设计灵感来自于黄土高原令人震撼的自然风貌，每个主要单体都体现着有力和雄伟，显示东面的太行山，西面的吕梁山，北面的恒山和五台山的独特风格，反映了大同在多个朝代作为军事要地的历史，以及现代化的大同在矿业和金融业中扮演的重要经济角色。

我司于2018年9月开始初期项目方案设计，于2019年5月承接了大同体育中心的扩声系统深化设计及安装，历时3个月圆满完成，得到了使用方的高度认可。现场共使用BOSE线阵列模块扬声器126只、BOSE PowerMatch PM8500N数字功率放大器38台、BOSEDante数字音频网络卡38块、BOSE ControlSpace
ESP-880数字音频处理器2台。

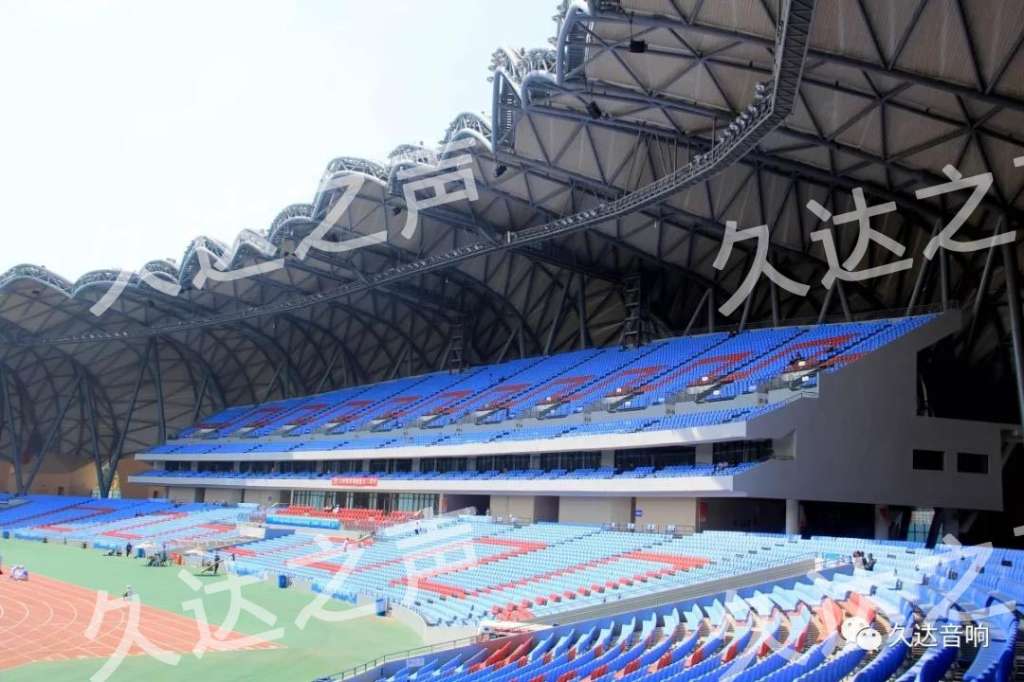

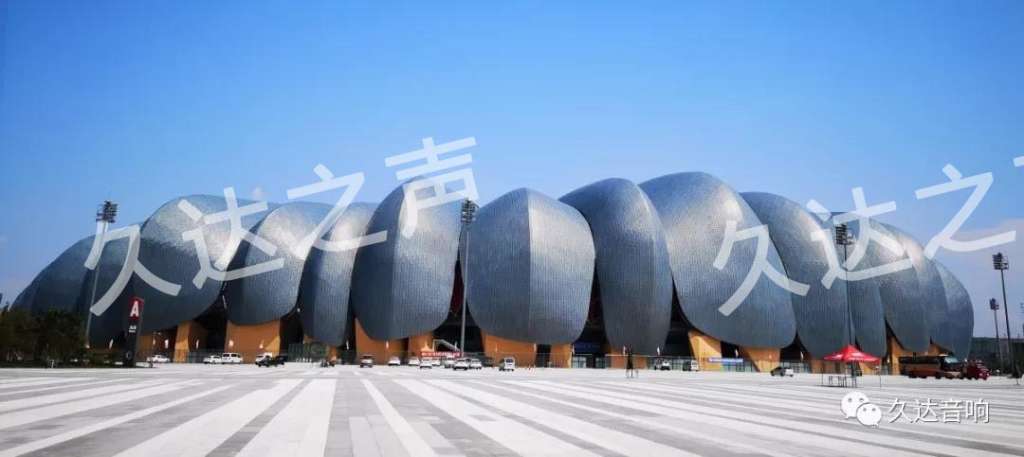

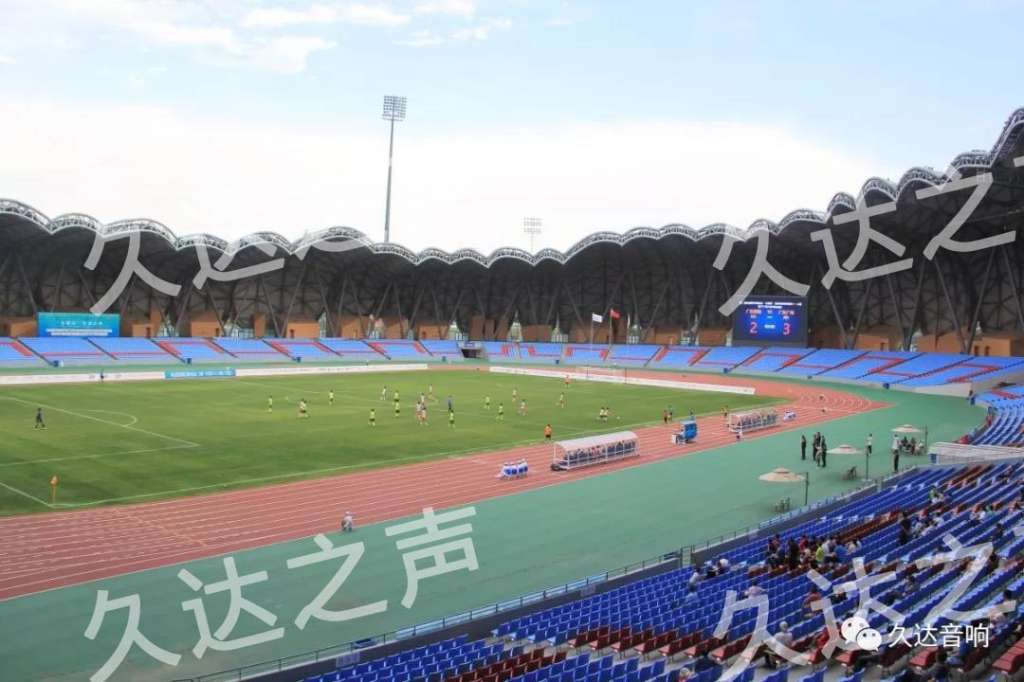

大同体育中心体育场

大同体育中心体育场是一个综合的体育场，总座位约3万个，主要分四层，其中地下层为赛场、运动员设施、室内训练场和射击场，以及其他营运、仓储、设备等后场功能空间；第一层为平台层，是观众的主入口层以及下层看台层；第二层为官员/体校层，含包厢和技术室，平时可作为体校教室；第三层是上层看台层，包括半开放式观众大厅和观众设施。该体育场除满足田径足球体育赛事的功能要求外，同时满足一般运动会团体操伴奏的音乐扩声要求，还要满足大型活动的扩声要求。

固定安装扩声系统是体育场内设备系统的一个重要组成部分，主要为体育比赛或集会时对观众席和场地进行扩声。大型文艺演出活动时可用流动的扬声器系统作为临时性扩声系统的补充。

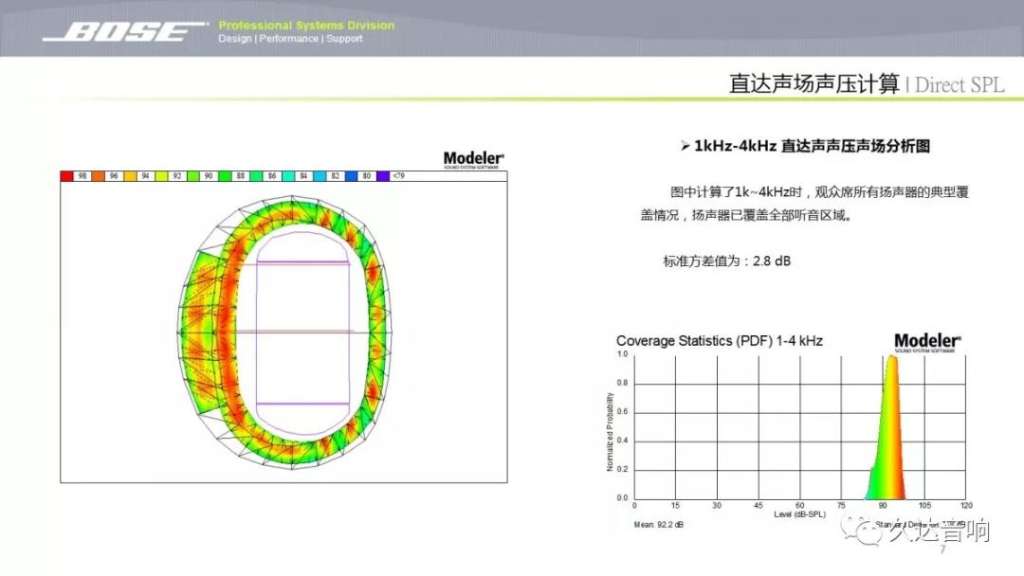

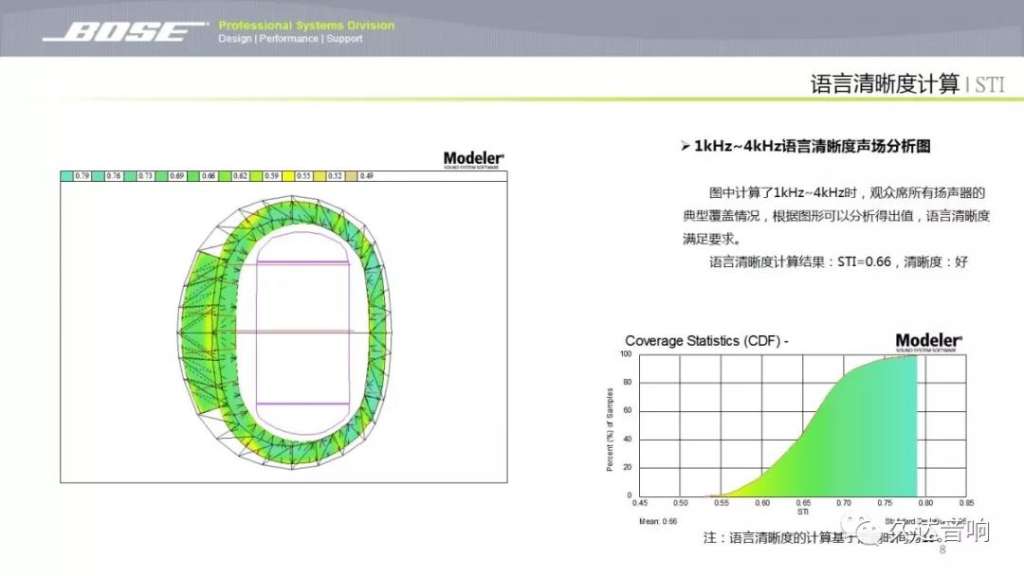

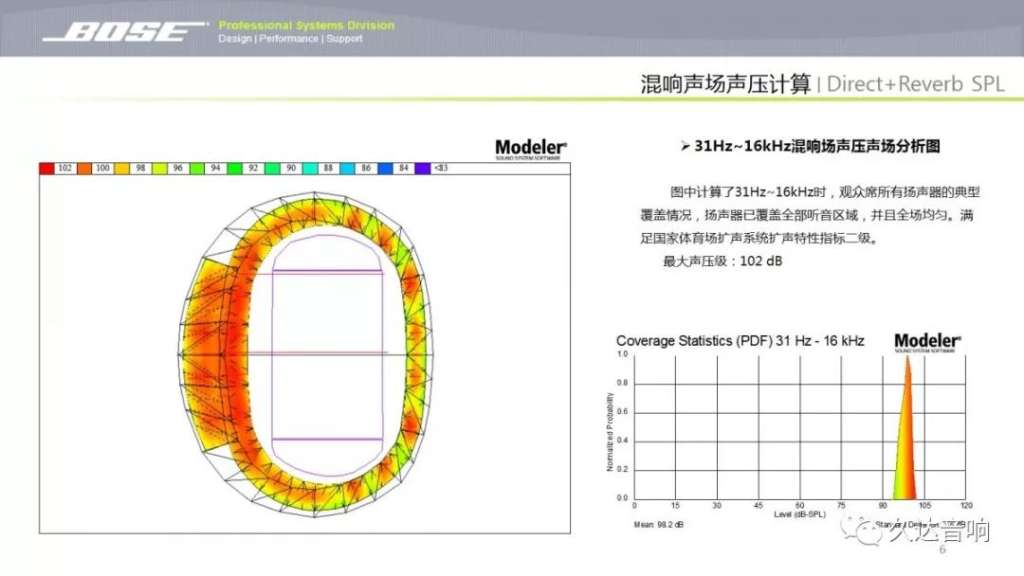

为使整个体育场内观众席区域和比赛场地区域的声场的不均匀度、频率传输特性响应度及语言清晰度这三个技术指标达到优秀。本次方案特采用电脑计算机中国际公认的BOSE Modeler声场模拟分析和计算，并根据数学方程进行逐步演算推导，以确定设计的数据符合使用时的要求，保证结果的真实性与可靠性。

体育场音频扩声系统主要由以下三部分组成：

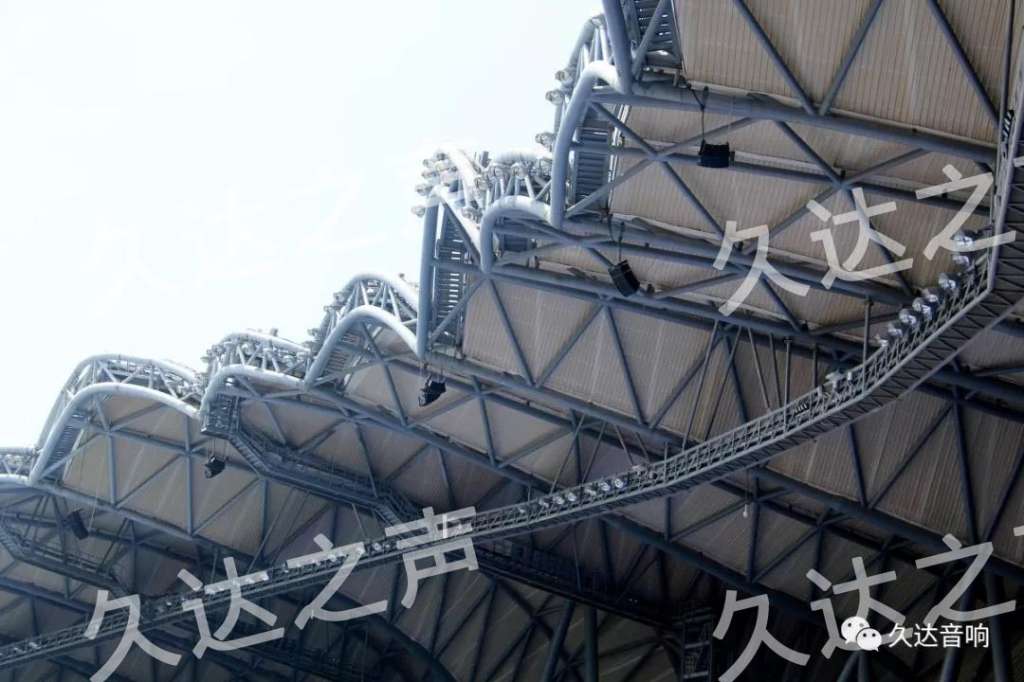

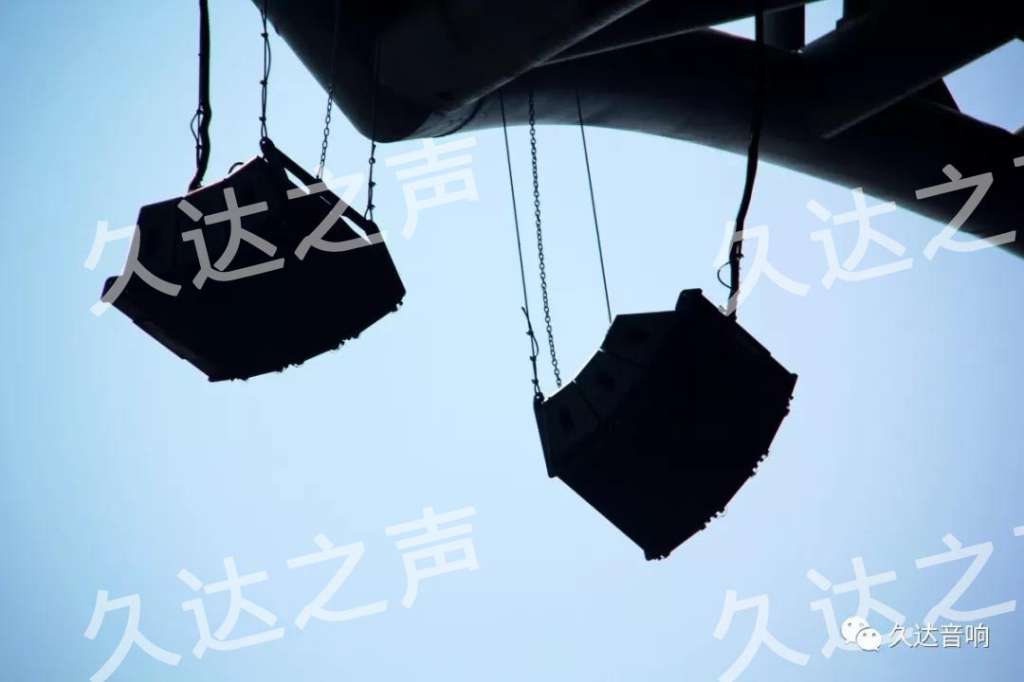

一、扬声器系统部分扬声器系统的设计中我们主要考虑实际使用的要求，扩声系统采用场地和看台分别控制，每组声道均匀覆盖一定区域。针对体育比赛的使用特征，主扩声选用指向性因素高、对各种音质具有较强宽容性的扬声器BOSE ShowMatch系列。该款产品适合固定安装及流动使用便携式应用，并支持可现场更换导波管波导，能够为整个听众区域带来最佳的音质体验。为增强音质和话音清晰度，DeltaQ 阵列技术提供了可选择的覆盖模式，通过改变每个阵列模块的指向性或“Q”值，可以将更多的声能量源直接朝向听众。ShowMatch 全频范围阵列扬声器提供 5 度、10 度和 20 度三种垂直覆盖模式和一级领先的多样化功能，可以支持 J 型阵列、恒曲率阵列或 DeltaQ 阵列三种配置。体育场使用BOSE线阵列扬声器26串，共计70只。

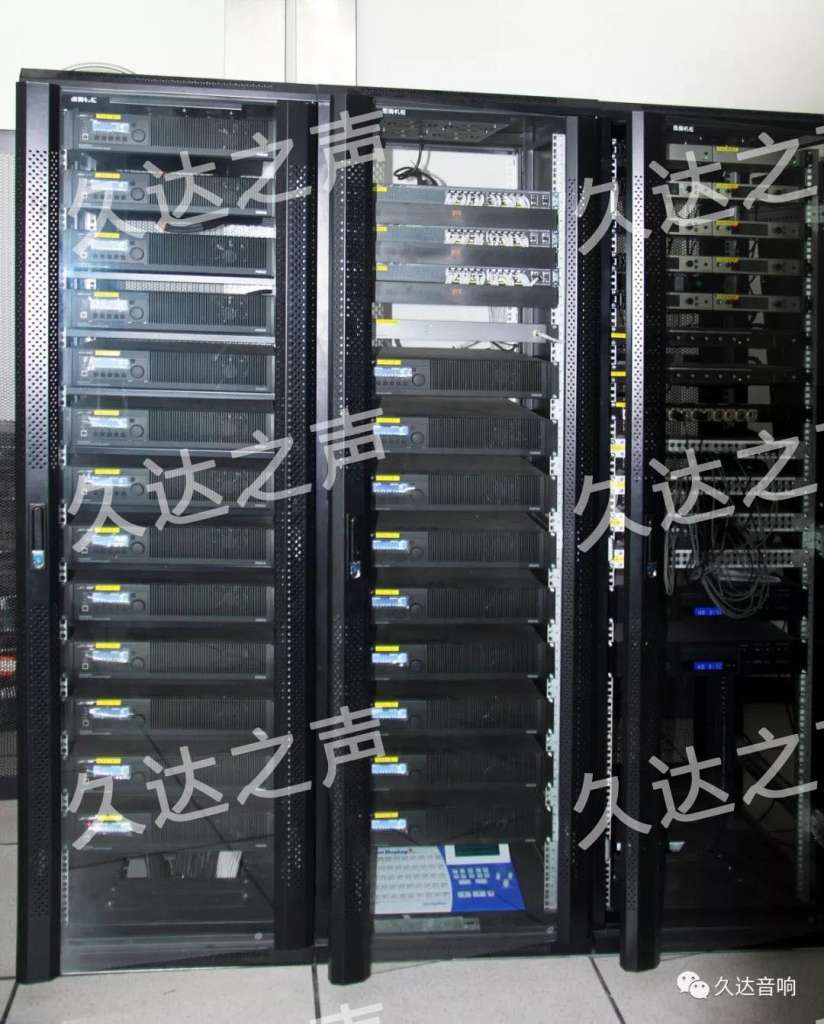

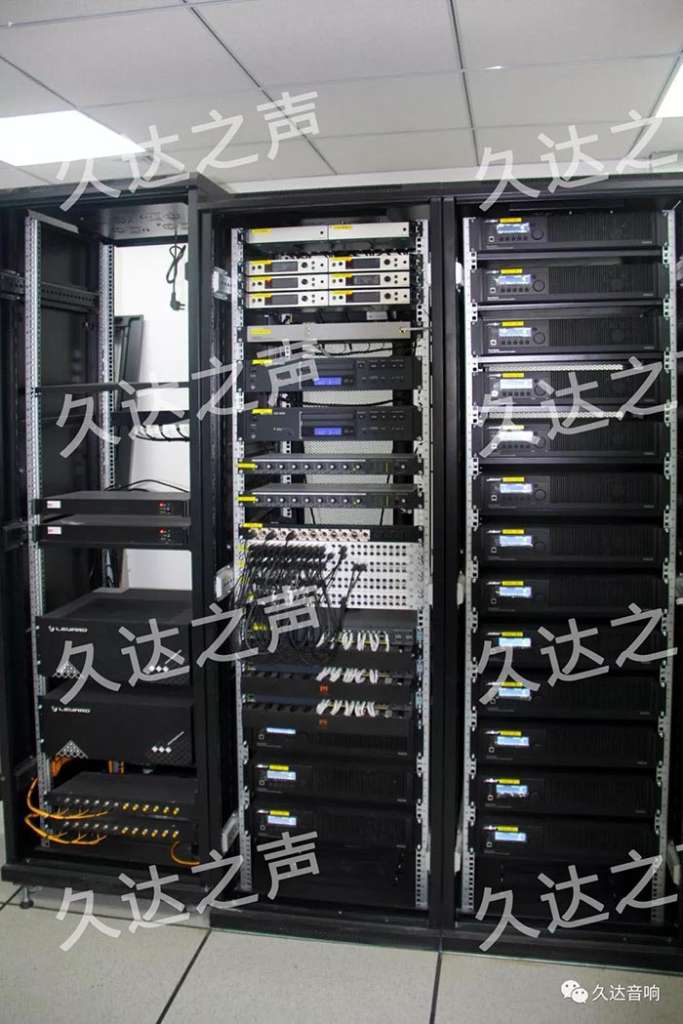

二、数字化音频系统部分体育场使用BOSE PowerMatch PM8500N数字功率放大器22台、Dante数字音频网络卡22块及BOSE ControlSpace ESP-880数字网络音频处理器1台。BOSE PowerMatch PM8500N数字功率放大器1. 具有极高的可配置型和可扩展型性，可为您带来音乐会级别的音质体验。2. 是一款多通道功率放大器，可选择多种不同通道和功率模式，集成有音频数字信号处理器、配有前面板操作界面和USB接口等部件。3. 具有网络配置监控等功能。BOSE ControlSpace ESP-880数字网络音频处理器1.高品质模拟电路同时支持麦克风和线路电平输入/输出，超低噪声工作，动态范围可达115dB。2.先进的数字信号处理技术支持采样率为48kHz/24-bit 的音频，采用浮点开放式架构的数字信号处理器在低延迟状态下运行，以保证音响系统的准确性。3.扩展卡槽可使用选配的网络音频扩展卡，以在处理器和其他兼容产品之间实现数字音频的发送与接收。4.Dante 网络扩展卡可供选择，使该单机架高度的音频处理器产品与Bose 或其它制造商的产品和系统实现紧密结合。

三、信号传输系统部分本系统中各子系统的扩声系统的信号处理，采用Dante网络在一个以五类网线、光纤为介质的网络中传输。网络中串行数字音频矩阵处理器，之间采用带光端口的交换机设备连接通讯。

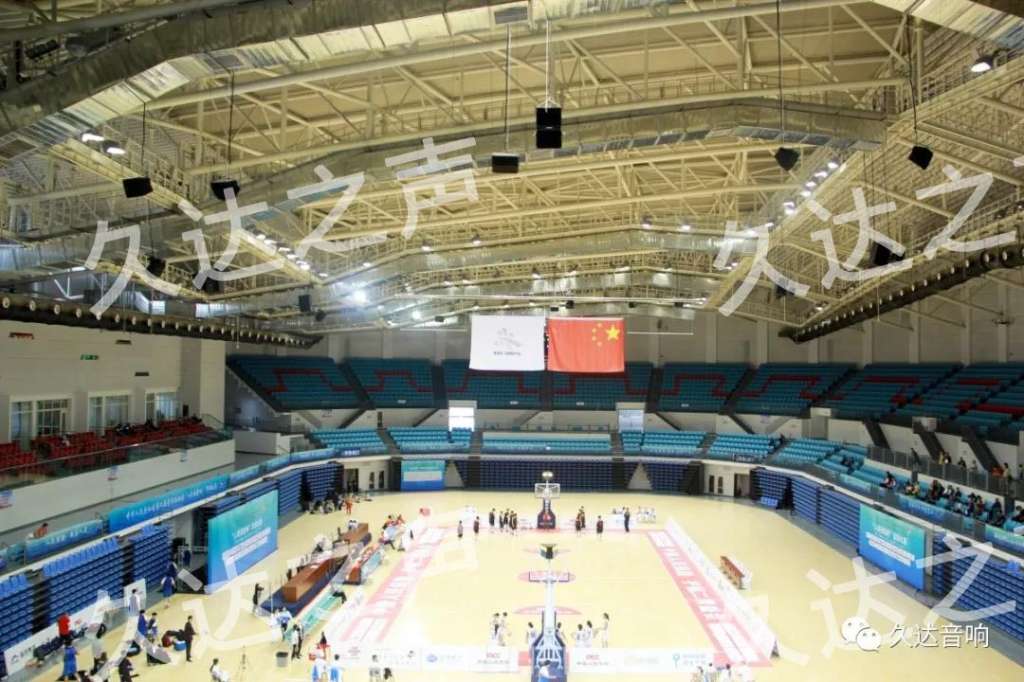

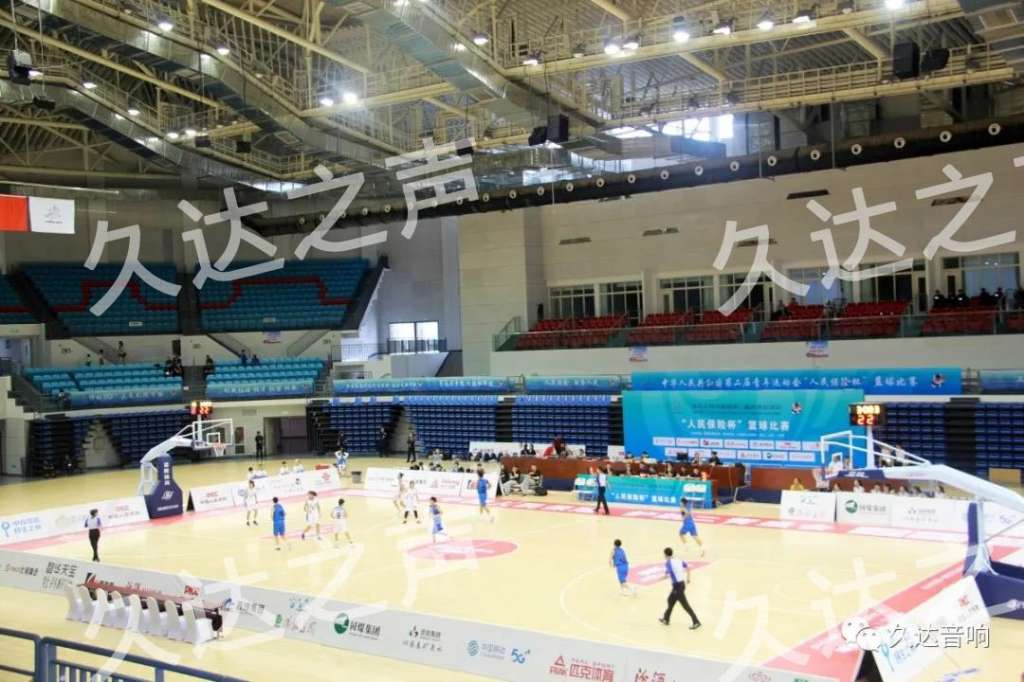

大同体育中心体育馆

体育馆的建筑外形融入了运动员身体力量和优美动感的理念，地上2层，地下一层，可容纳约8000席的观众区。

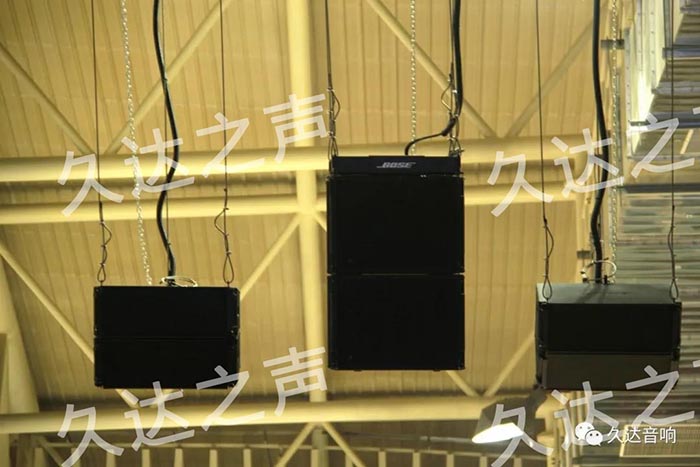

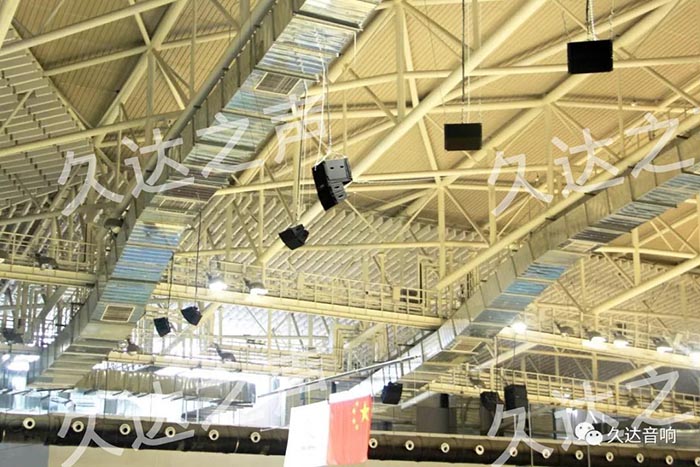

体育馆音频扩声系统的组成部分与体育场相同：一、扬声器系统部分主扩声依然选用指向性因素高、对各种音质具有较强宽容性的扬声器BOSE ShowMatch系列。体育馆内使用线阵列扬声器20串，共计56只。

二、数字化音频系统部分采用BOSE PowerMatch PM8500N数字功率放大器16台、Dante数字音频网络卡16块及BOSE ControlSpace ESP-880数字网络音频处理器1台。

三、信号传输系统部分本系统中各子系统的扩声系统的信号处理，采用Dante网络在一个以五类网线、光纤为介质的网络中传输。网络中串行数字音频矩阵处理器，之间采用带光端口的交换机设备连接通讯。

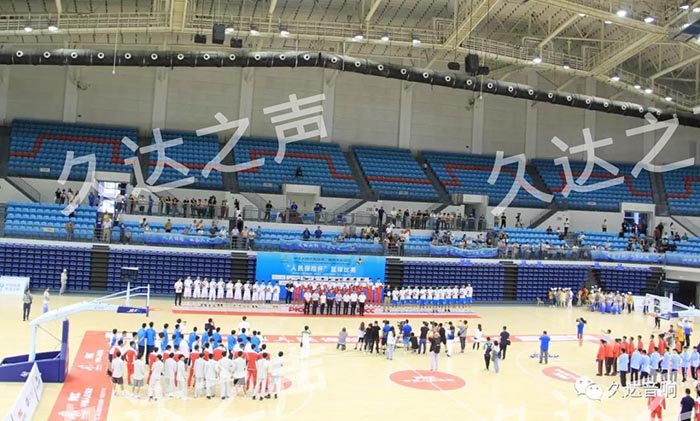

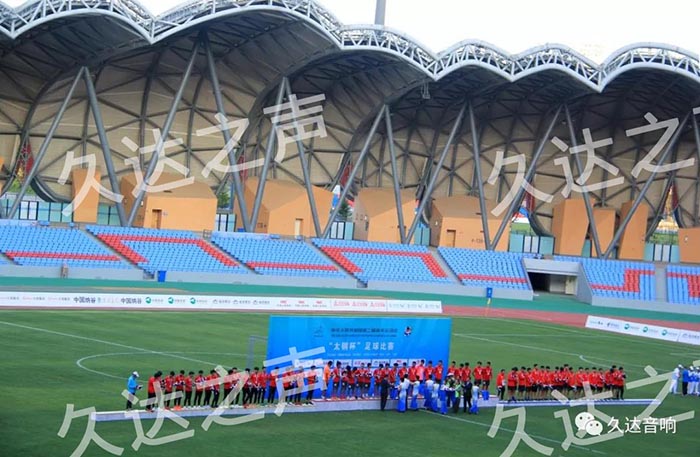

全国第二届青运会颁奖现场：

全国第二届青年运动会的比赛项目已在2019年8月18日圆满完成，我司工程部的技术人员李雅斯、任东捷等提前前往大同体育中心为此次比赛的顺利举行进行保驾护航，确保比赛顺利进行。久达音响协同大赛主办方共同见证了青运会运动员们顽强拼搏、争创佳绩的体育精神。
