电力规划设计总院多功能厅改造

关于项目

电力规划设计总院（简称电规总院）成立于1954年，是由中国能源建设集团有限公司管理的国家级高端咨询机构，为中央机构编制委员会办公室登记管理的事业单位。该院改造多功能厅主要用于单位会议、音影播放、年会演出等活动。厅堂的设计要求有均匀的声压级覆盖和较高的语言清晰度。还要求有稳定的扩声系统满足会议演出等活动。

项目概述

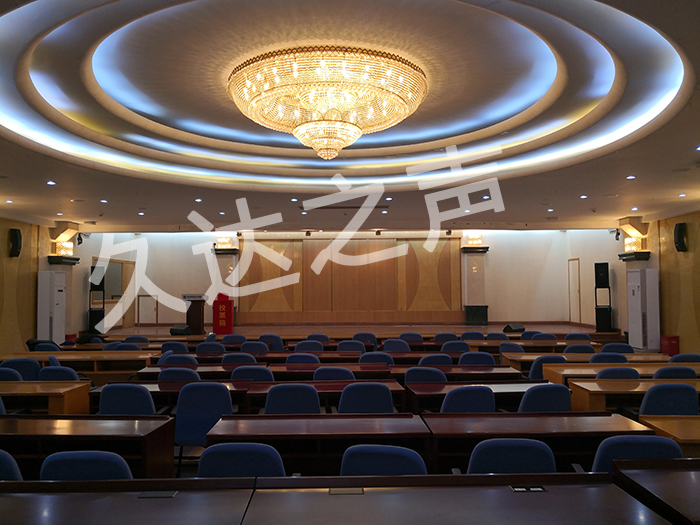

多功能厅是一个按使用方要求配置的满足现场会议、演讲、讨论和汇报，还支持多功能娱乐等需求；设备安装美观大方，不影响整体房间的装修布局，还能达到多功能设计一级标准。电力规划总院有限公司第九会议室为公司内部多功能厅，面积约为305平方米，可容纳180人左右，主要用来举办中大型会议和公司员工联欢会等公共活动。本次升级改造主要包括旧音响系统拆除；新音响设备采购、安装、调试；设备间及会议室全部音视频线路、接口更换；设备接地；局部装修恢复等。

项目需求

在功能设计上，第九会议室为多功能厅。本次音响系统升级改造要求考虑第九会议室的多种使用功能，满足各种级别的会议、论坛、发布会、签字仪式、职工联欢会等功能使用要求。扩声系统应达到音乐兼语言扩声系统一级标准，会场内应具备良好的语言清晰度、足够的声压级以及良好的声场均匀度。要求在各种活动中，音响系统不得出现啸叫、杂音、音量不稳等现象。设计方案该系统满足多种扩声使用需求（通过调音台的编组实现）1、主音箱组合，主扩音箱F1 Model 812P，低音扬声器F1 Sub，返送扬声器 RoomMatch® RMU208，后补扬声器 RoomMatch® RMU108，辅助扬声器 Panaray® 502® A用于会议报告及小型演出使用；2、辅助扬声器 Panaray® 502® A吸顶音箱 FreeSpace® DS 16F用于圆桌会议使用。根据我方对多功能厅的音频系统设计经验，现场的环境初步给与装修前的建议特性，我公司组织技术设计部及施工部等相关人员，对贵单位改造场地现场勘查，具体情况进行了一定的分析后，确立了此套方案。多功能厅房间面积约为305平方米，可容纳180人左的使用环境场所。根据现场实际情况，我方选用设计国际知名品牌BOSE（博士）音响做为本项目中的扩声设备。音箱是整个音频系统的喉舌，因而应作为首要因素考虑。音箱选型要从音箱的灵敏度和额定功率着手，确定每个声源的功率。由音箱的指向性去分析、控制厅堂声场，确定每一个音箱位置、输入阻抗和输入功率，计算音箱与功率放大器间的匹配功率。

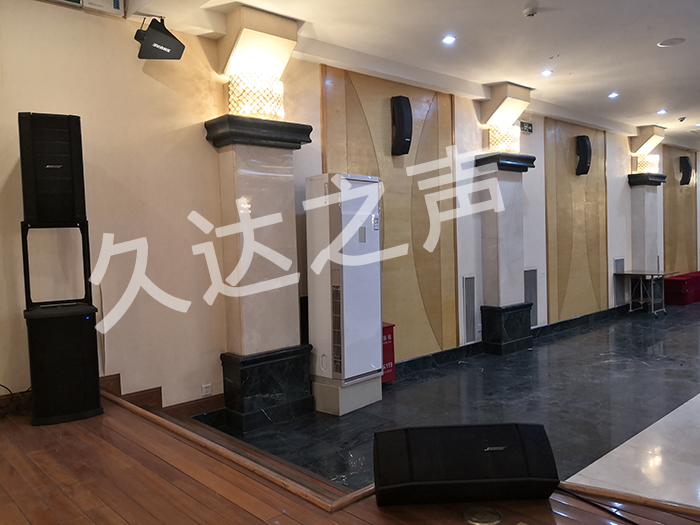

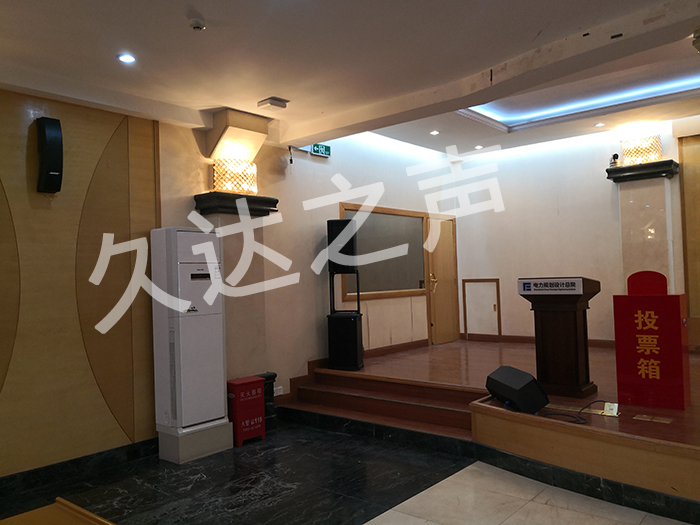

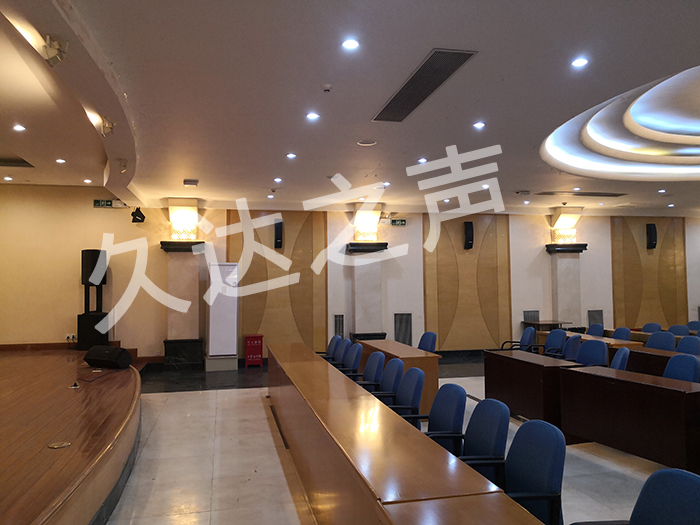

此方案音箱选用 F1 Model 812P和 F1 Sub低音，2组作为主扩音箱来满足现场音频扩声使用需求。F1 Model 812P可调指向性阵列扬声器采用了J型的扩散角度提高了前后听音区的均匀覆盖，搭配了2只F1 Sub双10寸低音单元扬声器，增强了低频的动态和音乐的层次感。为增加前场的语言清晰度，特设置2只补声扬声器RMU108和6只辅助扬声器502® A确保了房间声场完整的覆盖性，解决声级偏低、语言清晰度欠佳等问题。在舞台台面上设置2只返送扬声器RMU208满足文艺节目演出和会议扩声需求，此音箱功率300W，采用更小巧的准三分频点声源设计，适用于高品质前景音乐、后场、区域补声和人声地面返听等应用场合。另配备16只吸顶扬声器BOSE 16F，该扬声器具有宽广的覆盖范围（140°锥体），清晰干净的音乐和语言扩声，造型时尚，能与各种装修风格完美融合。

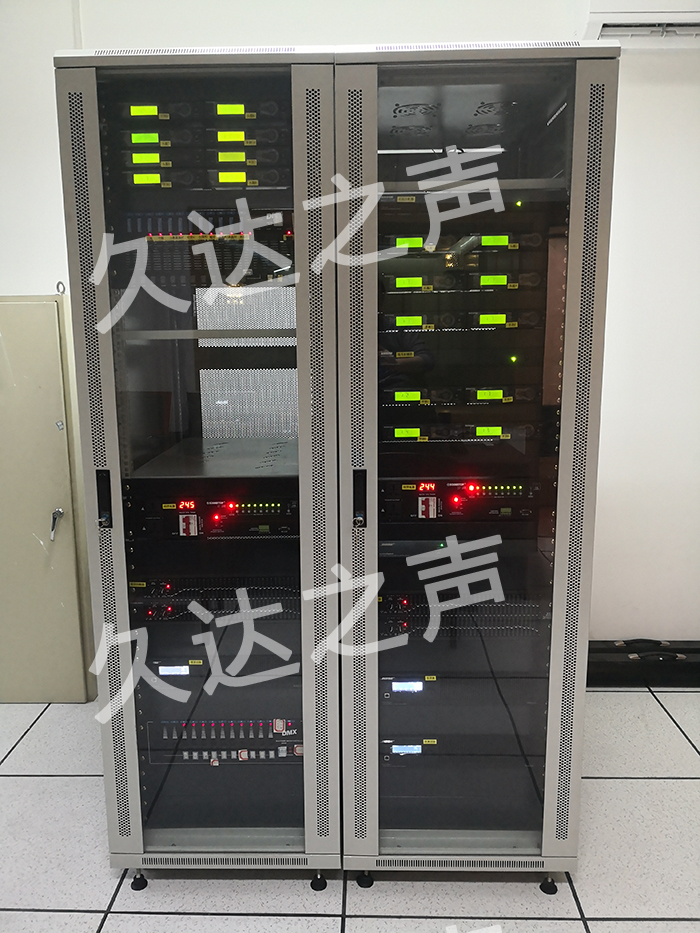

处理器采用BOSE经典的ControlSpace ESP-880A处理器，ESP-880A工程类音频处理器是一种开放架构式数字信号处理器，设计用于小型独立项目和大型联网应用等多种应用场合。该处理器配备 8x8 模拟音频输入/输出、AmpLink 输出、先进的数字信号处理功能、48kHz/24 位音频转换专为实现精确性能而设计，拥有低延迟和工作时的超低噪声。ESP-880A数字音频处理系统，通过数字控制，可以按照不同的使用功能模式，将系统工作状态以及所有参数预先调整设定好，并储存在该设备内，在需要切换功能时，只需按一个按钮，就可以立即完成传统模拟方式需要几十个步骤的操作，非常方便和可靠。功率放大器选用与音箱功率匹配，和音箱同一品牌的PowerMatch PM8500和PowerMatch PM4500功放。PM系列可配置专业功率放大器具有极高的可配置性和可扩展性，可带来音乐会级别的音质体验。PM8500和PM4500是一款多通道功率放大器，可选择多种不同通道和功率模式，集成有音频数字信号处理器，配有前面板操作界面和USB接口等部件。带网络连接功能的机型还具有网络配置和监控等功能。
